Как классифицировать учения?

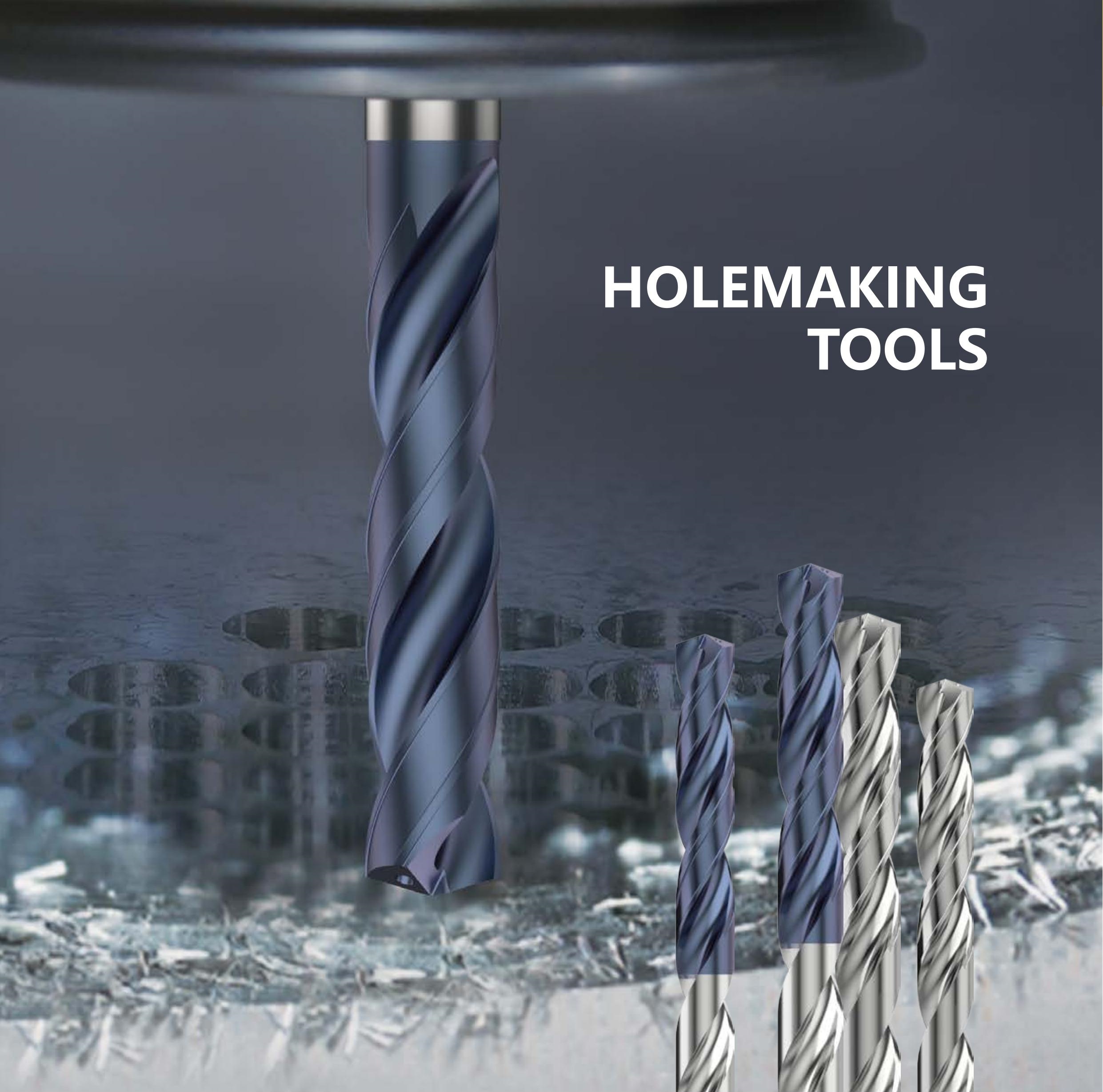

Сегодня я хотел бы поговорить о классификации буровых бит. Какие виды буровых битов обычно используются в механической обработке? Как они классифицируются и как их выбрать?

1. Классификация по материалам

01 высокоскоростные стальные (HSS) тренировки

Наиболее распространенными являются кобальтосодержащий HSS/ Vanadium-содержащий HSS/ Порошечной металлургии HSS. Добавляя элементы сплава кобальта/ ванадий, в основном улучшена стойкость к износу/ износу. Для высокоскоростной стали порошковой металлургии размер частиц материала является более тонким и более равномерным, а устойчивость к устойчивости и износу дополнительно улучшается.

02 карбид упражнений

Большинство карбидных буровых битов выберут степень с 10% -ным связующим сочетанием + 0,8 мкм wc зерна. Эта комбинация учитывает как прочность, так и износ. Тем не менее, в некоторых особых случаях, таких как небольшое микро -бурение, вы можете выбрать оценку с более высоким содержанием СО, чтобы улучшить сопротивление упражнений из -за изгиба. Для карбидных буровых битов для обработки чугуна вы можете выбрать степень с большим размером частиц, чтобы увеличить воздействие упражнения (прочность).

03 СУПЕР-ГАРД

При обработке нерухозных металлов и композитных материалов биты бурильных средств PCD могут значительно улучшить параметры срока службы и обработки инструмента. Кроме того, есть широкий спектр доступных оценок PCD.

2. Классификация по внутренним холодным учениям и внешним холодным учениям

Внутренне охлаждаемые тренировки могут значительно улучшить срок службы тренировки, сократить параметры и производительность удаления чипа. Все вышеупомянутые три материала могут быть превращены в внутренние охлажденные конструкции.

3. Классификация с помощью сплошных тренировок и замену тренировочного бита

В дополнение к интегрированным буровым битам, существует множество заменяемых буровых битов, таких как упражнения и заменяемые головы. При таком же диаметре интегрированные буровые биты имеют более высокую прочность (более крупная обработка) и более высокая точность обработки. Например, точность бурения интегральных буровых сплавов может достичь IT8-IT7, точность бурения заменяемых голов, как правило, является IT9-IT8, а точность бурения U Drills составляет IT11-IT9.

4. Классификация по номеру флейты

Как правило, есть 2 флейты, 3 флейты и 4 флейты. 2 флейты являются наиболее распространенными. По мере увеличения количества флейты тренировки, пространство чипа становится меньше, а удаление чипа становится трудным. Как правило, мульти-плавные тренировки (3 флейты/4 флейты) в основном используются для обработки мелких отверстий (в 5 раз больше глубины); Многоульваковые тренировки, обеспечивая при этом хорошую удаление чипа, имеют более высокую прочность на бури, чем 2 тренировки флейт, поэтому корка (F) может быть больше.

5. Классификация по соотношению длины к диаметру (L: D)

Неглубокая отверстие и глубокая отверстие. Основываясь на том, требуется ли руководящая тренировка (центрирующая тренировка), примерно в 8 раз больше диаметра тренировки может быть определена как неглубокое упражнение, а все выше 8 раз считается глубоким отверстием. Максимальная глубина обработки, которую могут достичь различные общие учения, примерно следующая:

Возможности типа тренировки:

U-Drill: 2-6xd

Обменная голова: 15xd

Сплошной карбид: 60xd

Оружейная тренировка: 300xd

6. Классификация под углом Helix

Разделен на бурину с прямой канавкой и спиральную канавку. Spiral Groove Drill имеет лучшую производительность удаления чипа. Прямая канавка сверла (угол спирали 0 °) обычно используется для более мелких отверстий (за исключением специальных буровых буров). На уровне производства прямая буровая канавка имеет более легкий контроль размера. Некоторые конструкции буровых канавок используются на некоторых многоэтапных составных упражнениях.

7. Классификация под углом точечного угла

Странство с вершиной 180 ° называется плоской двойной тренировкой. Сценарии применения упражнений с плоским дном увеличиваются. Они могут быть использованы для бурения и съемки. В не-планарных отверстиях (наклонные поверхности/изогнутые поверхности) и пересекающиеся отверстия их эффект обработки лучше, чем у обычных буровых битов, а крайние засоры также будут лучше. Однако из -за угла вершины контроль пропорций железа не так хорош, как у обычных буровых битов. Следовательно, упражнения с плоским дном в основном используются для обработки мелких (в течение 5 раз) отверстий.
